Het verdedigen van het gesplitste fasenetwerk: waarom moderne elektronica speciale Amerikaanse standaardspanningsbeschermers eist

Het directe oordeel over netinstabiliteit en geautomatiseerde stroombeveiliging

Moderne elektrische apparatuur die op het elektriciteitsnet in de Verenigde Staten werkt, vereist actieve bescherming omdat stenaard elektriciteitsleidingen inherent kwetsbaar zijn voor dynamische schommelingen die veel verder gaan dan eenvoudige blikseminslagen. EEN Amerikaanse standaard spanningsbeschermer is een onmisbaar verdedigingsmechanisme die actief toezicht houdt op de norm 120 V wisselstroom eenfasig (of 240V split-phase) lijn, waardoor gevoelige belastingen onmiddellijk worden losgekoppeld wanneer de spanning hieronder daalt 104 V wisselstroom (onderspanning) of klimt erboven 132 V wisselstroom (overspanning). Terwijl standaard stroomstootstrips transiënte pieken met hoge energie over microsecondenintervallen verwerken, zijn ze volledig blind voor aanhoudende over- en onderspanningsomstandigheden – in de volksmond bekend als zwellingen en brownouts – die compressoren van apparaten, digitale besturingskaarten en schakelende voedingen vernietigen.

Om waardevolle residentiële en licht-commerciële eigendommen te beveiligen, is het gebruik van een speciale, automatisch detecterende spanningsbeschermer met een geïntegreerde vertragingstimer de enige betrouwbare methode om systemische hardwarestoringen te voorkomen. Het elektriciteitsnet heeft regelmatig te maken met afwijkingen in de belastingschakeling, fysieke degradatie van het elektriciteitsnet en ‘zwevende neutrale’ omstandigheden. Deze gebeurtenissen stellen aangesloten apparatuur bloot aan catastrofale spanningsschommelingen. Door een harde fysieke ontkoppeling af te dwingen en een vertragingsperiode in te voeren om netstabilisatie mogelijk te maken, voorkomt een spanningsbeschermer de destructieve snelle stroomcyclus die jaarlijks duizenden compressoren en elektronische regeleenheden opeist.

Zonder actieve, op relais gebaseerde spanningsbewaking lopen apparaten voortdurend het risico van stille degradatie. De typische Amerikaanse huiseigenaar of commerciële exploitant denkt ten onrechte dat standaard overspanningsbeveiligingsstrips volledige dekking bieden. In werkelijkheid zal een overspanningsgebeurtenis die enkele minuten duurt, deze passieve onderdrukkingscomponenten gemakkelijk omzeilen, wat leidt tot plaatselijke thermische overbelasting en onmiddellijke uitval van de controller. Investeren in hoogwaardige geautomatiseerde spanningsbeschermers vertegenwoordigt een cruciale, preventieve technische stap om de stroomtoevoer op het verbruikspunt te stabiliseren.

Het ontcijferen van de Amerikaanse split-phase elektrische netwerkarchitectuur

Om te begrijpen waarom spanningsbeveiliging zo cruciaal is in Noord-Amerika, moet men de specifieke architectuur van het Amerikaanse elektriciteitsdistributiesysteem onderzoeken. De meeste residentiële en licht-commerciële gebouwen in de Verenigde Staten worden voorzien van eenfasige stroomvoorziening 120V/240V split-phase-systeem , afgeleid van de secundaire wikkeling van een nutstransformator met een centraal afgetakte nulleider, geaard bij de service-ingang. Deze opstelling biedt twee afzonderlijke 120V-hot legs (Lijn 1 en Lijn 2) die 180 graden uit fase met elkaar zijn, naast een gedeelde neutrale geleider.

Het gevaar van de zwevende neutraal

De ernstigste chronische overspanningstoestand in een gesplitst-fasesysteem in de VS doet zich voor wanneer de gedeelde neutrale geleider beschadigd raakt, losraakt of volledig doorsnijdt – een fenomeen dat in de elektrotechniek bekend staat als een zwevend neutraal . Wanneer de neutrale verbinding mislukt, gaat het referentiepunt voor de twee 120V-benen verloren. De spanning op elke poot is niet langer beperkt tot 120 V ten opzichte van aarde; in plaats daarvan verdeelt de spanning zich over de twee lijnen, strikt gebaseerd op de verhouding van de aangesloten belastingen.

Als er bijvoorbeeld op Lijn 1 een apparaat met lage impedantie actief is (zoals een magnetron of ruimteverwarming) en op Lijn 2 een belasting met hoge impedantie is aangesloten (zoals een televisie of LED-verlichtingscontroller), kan de spanning op Lijn 2 onmiddellijk stijgen tot 180V AC of hoger , terwijl Lijn 1 instort naar 60 V AC . Deze ongebalanceerde toestand zorgt ervoor dat de besturingskaarten op lijn 2 onmiddellijk kapot gaan en dat de motor op lijn 1 afslaat. Een standaard overspanningsbeveiliging blijft tijdens deze gebeurtenis volledig passief omdat de spanning de klemdrempel (die doorgaans 330 V of hoger is ten opzichte van de aarde) niet overschrijdt. Alleen een speciale spanningsbeschermer, die voortdurend de RMS-spanning (Root Mean Square) evalueert, kan deze verschuiving detecteren en de belastingen isoleren voordat er schade ontstaat.

Bovendien introduceren gelokaliseerde nutsbedrijven vaak voorbijgaande verschuivingen in de netbalans. Industriële gebieden die distributielijnen delen met woongebieden stellen huishoudelijke circuits bloot aan inductieve terugslag wanneer zware machines aan of uit gaan. Deze fluctuaties kunnen plaatselijke deining veroorzaken die enkele seconden rond de 140 V AC schommelt – lang genoeg om de primaire isolatiebarrières in huishoudelijke apparaten te doorbreken, maar kort genoeg om aan standaard veiligheidsonderbrekers te ontsnappen.

Schademechanismen over overspanning versus onderspanning

Aanhoudende spanningsafwijkingen treffen moderne apparaten op twee duidelijk verschillende manieren aan, afhankelijk van of de lijn te hoog of te laag is. Het begrijpen van deze fysieke schademechanismen laat zien waarom fundamentele overspanningsbeveiliging onvoldoende is voor volledige systeemveiligheid.

Degradatie van overspanning

Aanhoudende overspanning (spanningen hoger dan 132 V wisselstroom op een nominale lijn van 120 V) dwingt overmatige stroom door capacitieve en resistieve circuits, waardoor de warmteontwikkeling wordt versneld volgens de eerste wet van Joule. Deze thermische overbelasting breekt de microscopisch kleine diëlektrische isolatielagen in halfgeleiders af, wat leidt tot plaatselijke kortsluiting in de besturingseenheden van de microprocessor. Bovendien kunnen geïntegreerde varistoren (MOV's) in standaard overspanningsbeveiligers oververhit raken en catastrofaal uitvallen als ze worden blootgesteld aan langdurige overspanning, wat soms plaatselijk brandgevaar met zich meebrengt.

Onderspanning en motorschade

Onderspanning, of een "brownout" (waarbij de spanning onder de 104V AC daalt), is bijzonder destructief voor inductieve belastingen, inclusief de hermetische compressoren die te vinden zijn in airconditioners, koelkasten en warmtepompen. Inductiemotoren vertrouwen op een stabiele spanning om het magnetische koppel te genereren dat nodig is om te roteren. Wanneer de bedrijfsspanning daalt, neemt de slip van de motor toe en moet deze trekken aanzienlijk actueler om aan de vraag naar mechanische belasting te voldoen. Deze stroomstijging veroorzaakt ernstige thermische spanning in de motorwikkelingen, waardoor de dunne beschermende emaille-isolatie smelt.

Als de spanning te laag wordt, kan de motor zijn startkoppelvereisten niet overwinnen en komt hij in a staat met vergrendelde rotor . Tijdens een gebeurtenis met een vergrendelde rotor stijgt de stroomafname naar de maximale waarde, waardoor thermische overbelastingen snel worden geactiveerd of de compressormotor permanent doorbrandt als de thermische schakelaars niet in werking treden.

In digitale elektronica kan een lage spanning ervoor zorgen dat logische circuits in ongedefinieerde toestanden terechtkomen, wat kan leiden tot datacorruptie, geheugenschrijffouten en willekeurige systeemcrashes. Geschakelde voedingen (SMPS) zullen proberen de lage ingangsspanning te compenseren door meer stroom te trekken om het vereiste uitgangsvermogen te behouden, waardoor de primaire schakeltransistoren enorm worden belast en ze bij gevaarlijk hoge temperaturen gaan werken.

Belangrijkste technische parameters van Amerikaanse standaard spanningsbeschermers

Bij het evalueren van een Amerikaanse standaard spanningsbeschermer voor residentiële of commerciële integratie bepalen verschillende technische specificaties de prestaties en betrouwbaarheid in het veld. De standaardwaarden zijn afgestemd op ANSI C84.1, waarin de voorkeursspanningswaarden voor wisselstroomsystemen in de Verenigde Staten zijn vastgelegd.

De integratie van een instelbare intelligente vertragingstimer is misschien wel het meest cruciale beschermende kenmerk van deze systemen. Wanneer zich een storing in het elektriciteitsnet voordoet, ondervindt de nutsleiding vaak snelle, opeenvolgende korte uitval, omdat automatische hersluiters op de nutsdistributielijnen tijdelijke fouten proberen te verhelpen. Zonder vertragingstimer zou een standaardapparaat worden onderworpen aan snelle stroomcycli.

Voor apparaten op compressorbasis is dit zeer gevaarlijk. Als een koelkastcompressor wordt uitgeschakeld, blijft het koelgas onder hoge druk aan de perszijde van de pomp. Als de stroom binnen enkele seconden onmiddellijk weer wordt ingeschakeld, mist de motor het startkoppel om tegen deze hoge druk in te draaien, waardoor hij stroom van de vergrendelde rotor trekt totdat de interne thermische overbelastingsschakelaar uitschakelt. EEN minimale vertragingscyclus van 3 minuten zorgt ervoor dat de koelmiddeldruk volledig gelijk is voordat de compressor opnieuw mag starten, waardoor de algehele operationele levensduur aanzienlijk wordt verlengd.

Geavanceerde spanningsbeschermers maken gebruik van een digitale microcontroller die de inkomende AC-golfvorm honderden keren per seconde bemonstert om de True RMS-spanning te berekenen. Dit voorkomt valse uitschakelingen veroorzaakt door kortstondige harmonische vervorming of inschakelstromen bij het opstarten van de motor. De microcontroller kan onderscheid maken tussen een onschadelijke dip in een subcyclus en een echte, aanhoudende onderspanningsuitval, waardoor een hoge systeemuptime wordt gegarandeerd en tegelijkertijd compromisloze bescherming wordt geboden.

Een vergelijkende technische analyse van energiebeschermingstypologieën

Er bestaat vaak verwarring op de markt over de verschillen tussen standaard overspanningsbeveiligingsapparaten (SPD's), automatische spanningsbeschermers (AVP's) en ononderbroken stroomvoorzieningen (UPS). Elke technologie richt zich op een fundamenteel andere netafwijking.

Overspanningsbeveiligingsapparaten (SPD's)

SPD's zijn ontworpen om spanningspieken van nanoseconden tot microseconden op te vangen die worden veroorzaakt door bliksem of inductieve schakelgebeurtenissen. Ze gebruiken metaaloxidevaristors (MOV's) om overtollige hoogspanningsenergie rechtstreeks naar het aardpad te leiden. SPD's kunnen de spanning echter niet regelen. Als de spanning van de netlijn stijgt tot 145V AC en daar minuten of uren blijft hangen, zal de SPD ofwel toelaten dat de vernietigende spanning rechtstreeks naar de belasting gaat, ofwel oververhit raken en doorbranden in een poging een aanhoudende stroomstijging tegen te gaan.

Automatische spanningsbeschermers (AVP's)

AVP's zijn actieve bewakingsrelais. Ze proberen niet aanhoudende overspanning te onderdrukken of te absorberen. In plaats daarvan fungeren ze als elektronische schakelaars met hoge snelheid. Op het moment dat de spanning buiten de veilige bedrijfslimieten komt, opent het interne solid-state of magnetische relais fysiek het circuit, waardoor de belasting wordt geïsoleerd. Ze vereisen geen verbruiksartikelen en gaan na verloop van tijd niet achteruit bij het uitschakelen van hoogspanningsgebeurtenissen.

Ononderbroken voedingen (UPS)

Een UPS biedt actieve stroomback-up met behulp van interne loodzuur- of lithiumbatterijen. Online UPS-systemen met dubbele conversie bieden het hoogste beschermingsniveau door binnenkomende wisselstroom continu gelijk te richten naar gelijkstroom en deze vervolgens weer om te keren naar een schone, geïsoleerde AC-sinusgolf. Hoewel ze zeer effectief zijn, zijn ze duur en groot, vereisen ze regelmatig vervanging van de batterij en zijn ze onbetaalbaar voor toepassingen met grote apparaten, zoals HVAC-systemen, commerciële koeling en zware gemotoriseerde machines.

Systeemtypologieën evalueren: apparaatvergelijking

Om ingenieurs en faciliteitsmanagers te helpen bij het selecteren van de juiste beveiligingsstrategie, vergelijkt de volgende tabel hoe elke technologie omgaat met veelvoorkomende netwerkgebeurtenissen.

Zoals tabel 2 aangeeft, omvat een gebalanceerd beveiligingsschema vaak zowel een SPD als een AVP. In een modern elektrisch ontwerp wordt de SPD op het hoofdpaneel geïnstalleerd om extreem hoge energiepieken als gevolg van bliksem te absorberen, terwijl stroomafwaartse AVP's worden ingezet bij individuele apparaten om ze te beschermen tegen brownouts, zwevende nulleiders en herstelpieken van nutsvoorzieningen. Deze gelaagde configuratie wordt een 'gecoördineerde strategie voor overspannings- en spanningsbeveiliging' genoemd, die zowel de levensduur van de apparatuur als de operationele veiligheid optimaliseert.

Optimale installatiestrategieën: gebruikspunt versus het hele huis

Het implementeren van effectieve spanningsbeveiliging vereist een strategische, gelaagde aanpak. Afhankelijk van het budget, de bezettingsgraad van het gebouw en de kritische apparatuurdichtheid worden systemen ingezet bij de hoofdingang van de elektrische dienst of direct bij individuele hoogwaardige apparaten.

Point-of-use plug-in spanningsbeschermers

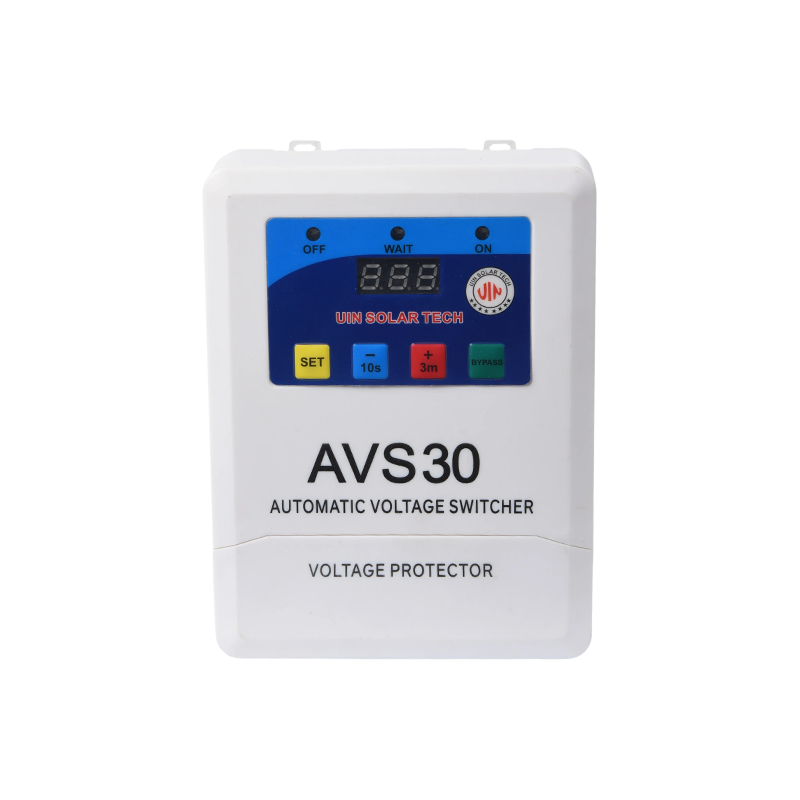

Voor individuele hoogwaardige consumentenapparaten, zoals slimme koelkasten, wasmachines en magnetrons, bieden point-of-use-beschermers een zeer effectieve, plug-and-play-oplossing. Deze compacte units kunnen rechtstreeks worden aangesloten op een standaard NEMA 5-15R- of 5-20R-contactdoos. Het apparaat wordt vervolgens rechtstreeks op de uitgangsaansluiting van de beschermer aangesloten. Deze apparaten zijn vaak voorzien van door de gebruiker programmeerbare vertragingstijden en duidelijke digitale displays die realtime spannings- en stroomverbruik weergeven, zodat gebruikers in één oogopslag de status van de lijn kunnen controleren.

Op een paneel gemonteerde spanningsbewakingsrelais voor het hele huis

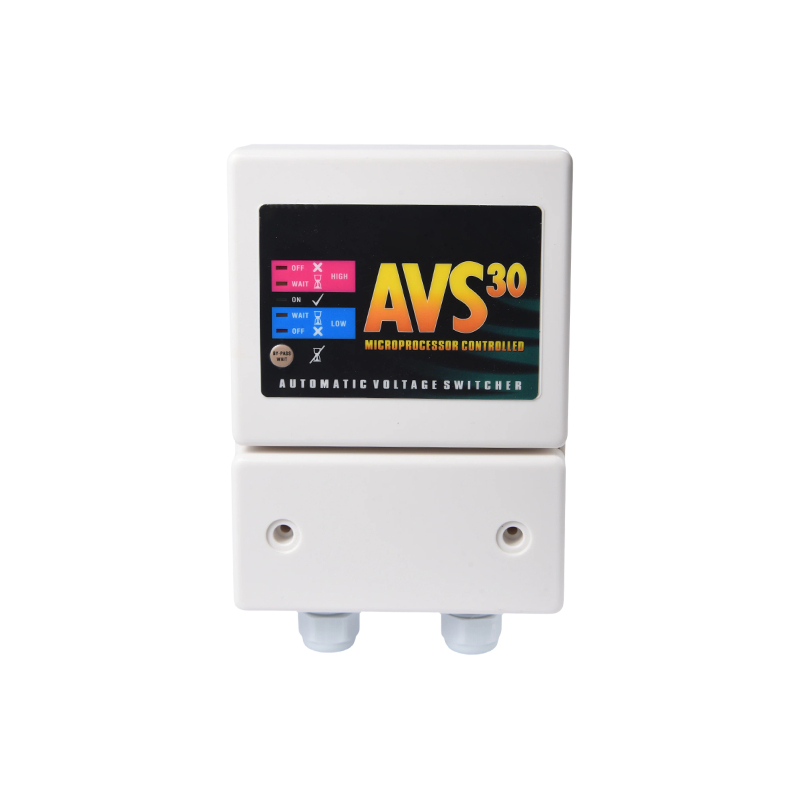

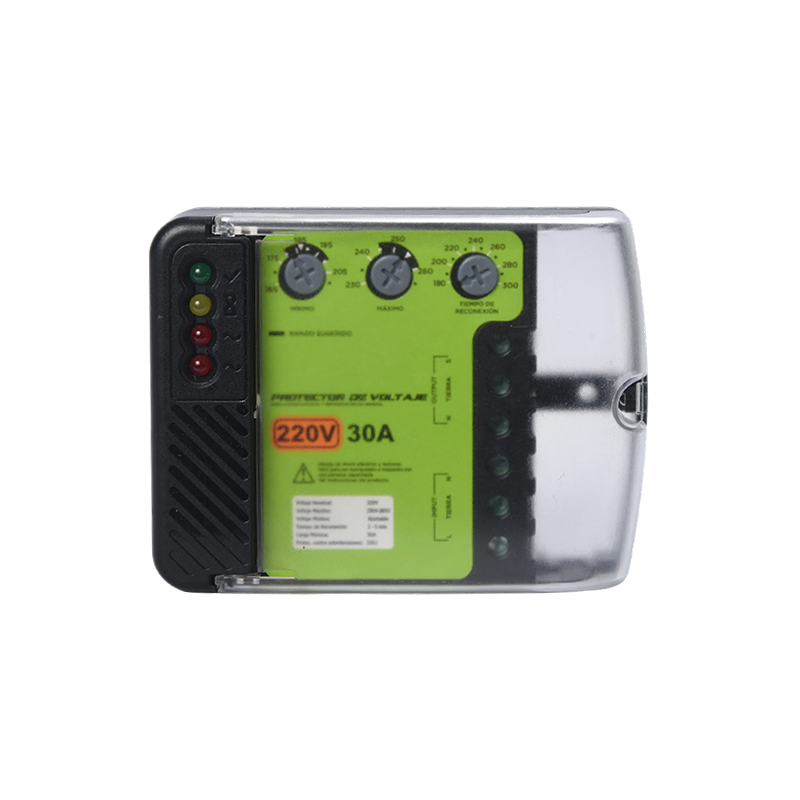

Om een hele faciliteit of woning te beveiligen, wordt direct naast het elektrische hoofdpaneel een op een paneel gemonteerd, meerfasig spanningsbewakingsrelais geïnstalleerd. Deze apparaten van industriële kwaliteit bewaken de inkomende lijnspanningen en besturen een krachtige magneetschakelaar met hoge capaciteit.

Wanneer de inkomende netspanning buiten de nominale parameters komt, schakelt het bewakingsrelais de spoel van de contactor uit, waardoor het gehele elektrische paneel onmiddellijk wordt losgekoppeld van het elektriciteitsnet. Deze configuratie wordt ten zeerste aanbevolen voor locaties die gevoelig zijn voor frequente stormactiviteit, voortdurende stroomuitval of een zeer variabele netwerkinfrastructuur. Beveiligingsapparaten voor het hele huis moeten worden geïnstalleerd door een erkende elektricien, omdat ze rechtstreeks communiceren met de hoofdvoedingslijnen vóór de stroomonderbrekers.

Nalevings- en veiligheidsnormen van de National Electrical Code (NEC).

Alle spanningsbeveiligingshardware die in permanente Amerikaanse gebouwbedrading wordt geïntegreerd, moet voldoen aan de lokale en nationale bouwvoorschriften. De National Electrical Code (NEC) heeft de mandaten voor stroomkwaliteitsapparatuur gestaag uitgebreid om de veiligheid te verbeteren en gebouwsystemen te beschermen tegen elektrische storingen.

1. NEC artikel 242 (overspanningsbeveiliging): Regelt de correcte installatie van overspanningsbeveiligings- en spanningsbewakingssystemen. Volgens recente versies van de NEC is overspanningsbeveiliging voor het hele huis verplicht voor nieuwe residentiële diensten en service-upgrades. De integratie van een over- en onderspanningsbewakingssysteem naast de vereiste overspanningsbeveiliging zorgt voor een uitgebreide systeembescherming.
2. Underwriters Laboratories (UL) 1449 Standaard: Deze certificering is essentieel voor alle apparatuur die onderdrukking van transiënte spanningspieken biedt. Zorg ervoor dat elk apparaat dat is aangewezen als spanningsbeschermer ook een UL 1449-lijst heeft om te garanderen dat de interne overspanningsonderdrukkingscomponenten veilig bestand zijn tegen extreme, voorbijgaande spanningspieken.
3. UL 508 (industriële regelapparatuur): Op een paneel gemonteerde, automatische spanningsontkoppelingsrelais moeten voldoen aan de UL 508-normen, waarmee wordt bevestigd dat de interne schakelcontacten veilig inductieve en resistieve belastingen met hoge capaciteit kunnen verwerken zonder voortijdige contactputvorming of lassen.

Door apparatuur te selecteren die is gecertificeerd door onafhankelijke testlaboratoria, wordt gegarandeerd dat de elektrische componenten in de beschermer zijn vervaardigd met behulp van vlamvertragende thermoplastische materialen en zijn beoordeeld om de potentiële foutstroom van het elektrische systeem te overleven. In commerciële faciliteiten kan het gebruik van niet-gecertificeerde beschermers in strijd zijn met verzekeringspolissen en leiden tot nalevingsproblemen van de Occupational Safety and Health Administration (OSHA) tijdens routinematige elektrische veiligheidsaudits.

Referenties

1. Amerikaans Nationaal Standaard Instituut (ANSI) C84.1-2020: Elektrische energiesystemen en -apparatuur - spanningswaarden (60 Hertz) .

2. Nationale Vereniging voor Brandbeveiliging (NFPA): NFPA 70: Nationale elektrische code (NEC) , artikel 242 en bijbehorende woonnormen.

3. Underwriters Laboratoria (UL): UL 1449-norm voor overspanningsbeveiligingsapparaten and UL 508-norm voor industriële besturingsapparatuur .

4. Blue Book van het Institute of Electrical and Electronics Engineers (IEEE) (Std 1015-2006): IEEE aanbevolen praktijk voor het toepassen van vermogenselektronica in industriële en commerciële energiesystemen .
